BGH1-12P系列固封真空斷路器
點擊： 2028

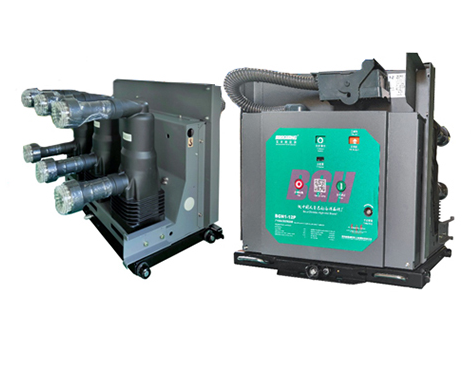

BGH1-12P系列固封真空斷路器
適用范圍
BGH1-12P系列國封真空斷路器(以下簡稱斷路器)是三相交流50Hz，額定電壓為12kV的戶內開關設備,可供工礦企業、發電廠及變電站作電氣設施的控制和保護之用，并適用于頻繁操作的場所。
符合GB1984-2003《交流高壓斷路器》
符臺JB3855-1996《36-40 5kV戶內交流高壓真空斷路器》
符合DL403-91《10-35kV戶內交流高壓斷路器訂貨技術條件》標準要求
符合IEC62271-100的相關要求
斷路器采用操動機構與斷路器本體一體式設計，既可做為固定安裝單元，也可配用專用推進機構，組成手車單元使用

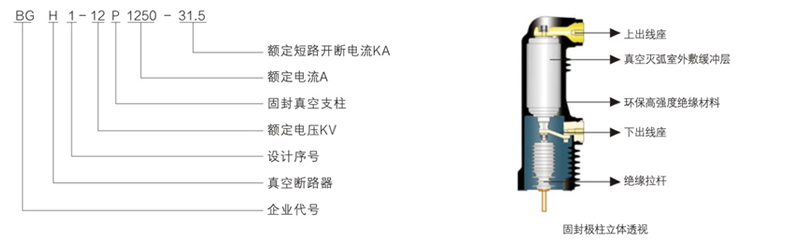

型號及含義
BG-企業代號
H-真空斷路器
1-設計序號
12-額定電壓
P-固封真空支柱
1250-額定電流
31.5-額定短路開斷電流
產品特點
BGH1-12P采用成熟的彈簧操作機構，性能穩定、可靠、壽命長、操作簡單、優秀的防腐蝕能力，壽命期內只需極少維護
BGH1-12P固封極柱采用環保高強度絕緣材料，海拔高度可達2000米，獨特的觸頭材料和一次梅花觸頭應用，使BGH1-12P固封真空斷路器適用于中壓系統的各種場合。
所有產品出廠前經過數百次機械操作磨合試驗，確保了產品性能處于最穩定的階段
外形尺寸和配柜連鎖方式與國內主流中壓開關柜KYN28柜完全兼容，通用性高，大大降低設計費用
采用先進的進口測試設備，真實記錄每一臺產品的空載機械特性，并向用戶提供這些特性曲線，確保產品質量的可靠性按GB1984-2003中延長的電壽命E2級、延長的機械壽命M2級及容性電流開合具有非常低的重擊穿概率C2級型式試驗產品裝配采用工裝保證尺寸的一致性，所有產品在出廠前均進行過標準柜的推柜試驗，保證了產品的可互換性和通用性
應用領域:
化工工業
汽車工業
石油工業
發電廠
管道工業
紡織及食品工業
海上工業
冶金工業
造船工業
造紙工業
變電所、變電站
露天煤礦
水泥工業
使用環境條件
環境溫度:不高于+40℃，不低于-15℃(允許在-30℃時儲運);海拔高度可達2000米;
空氣相對濕度:日平均值不大于95%，用平均值不大于90%;
飽和蒸汽壓:日平均值不大于22×10-3Mpa，用平均值不大于1.8x10°Mpa,地震烈度不超過8級;
無火災、爆炸、嚴重污穢、化學腐蝕以及劇烈震動的場所。

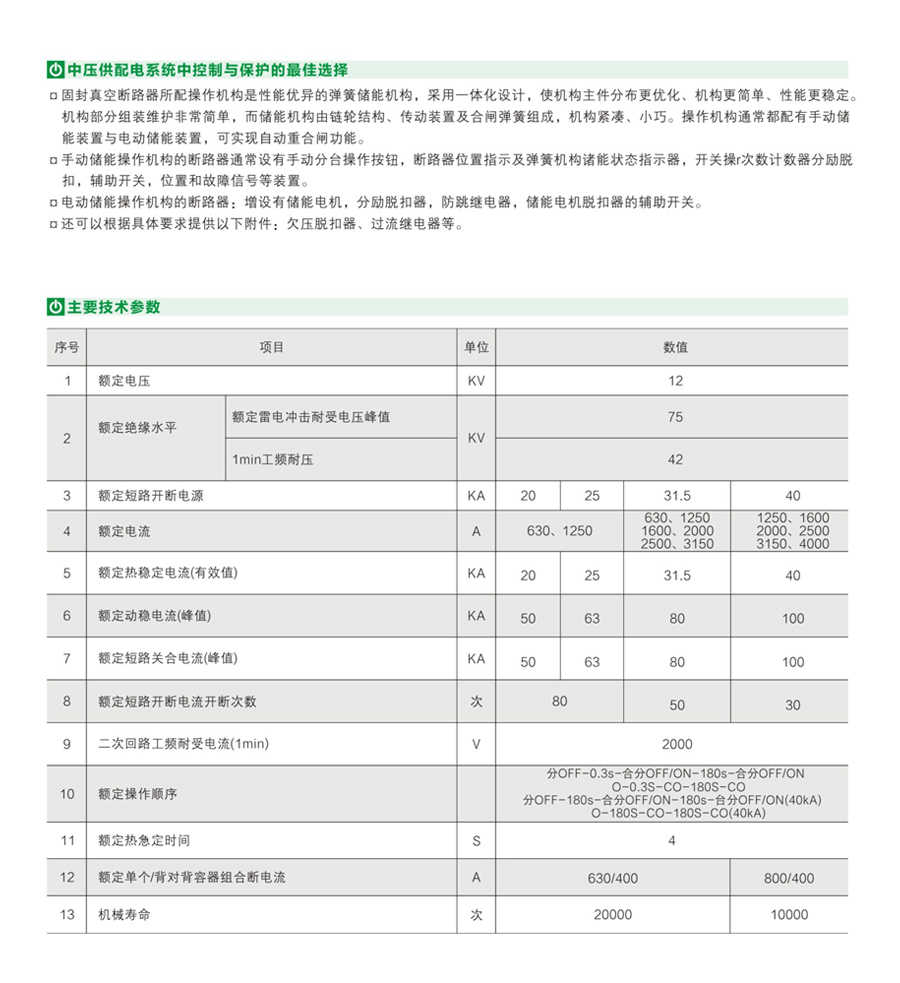

中壓供配電系統中控制與保護的最佳選擇
固封真空斷路器所配操作機構是性能優異的彈簧儲能機構，采用一體化設計，使機構主件分布更優化、機構更簡單、性能更穩定。機構部分組裝維護非常簡單，而儲能機構由鏈輪結構、傳動裝置及合閘彈簧組成，機構緊湊、小巧。操作機構通常都配有手動儲能裝置與電動儲能裝置，可實現自動重合閘功能。
手動儲能操作機構的斷路器通常設有手動分臺操作按鈕，斷路器位置指示及彈簧機構諸能狀態指示器，開關操r次數計數器分勵脫扣，輔助開關，位置和故障信號等裝置。
電動儲能操作機構的斷路器:增設有儲能電機，分勵脫扣器，防跳繼電器，儲能電機脫扣器的輔助開關。還可以根據具體要求提供以下附件:欠壓脫扣器、過流繼電器等。
主要技術參數
