BGHM1L系列帶剩余電流保護塑料外殼式斷路器
點擊： 1710
BGHM1L系列帶剩余電流保護塑料外殼式斷路器
該斷路器具有體積小、分?jǐn)喔?、飛弧短、抗振動等特點。斷路器可垂直安裝（即豎裝)，亦可水平安裝（即橫裝)。
斷路器不可倒進線，即只允許1、3、5接電源線，2、4、6接負載線。斷路器產品符合下列標準:
IEC60947-1及GB14048.1-2006總則
IEC60947-2及GB14048.2-2008斷路器及附錄B具有剩余電流保護的斷路器斷路器適用于隔離，符號表示為
。
適用范圍
BGHM1L系列帶剩余電流保護塑料外殼式斷路器，是公司采用先進的CADICAM/CAE設計、制造技術、研制、開發的新型斷路器之一。其額定絕緣電壓為800v，適用于交流50Hz。額定工作電壓AC400V，額定電流至800A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載、短路和欠電壓保護功能，能保護線路和電源設備不受損壞，同時，可對人提供間接接觸保護，還可以對過電流保護不能檢測出的長期存在的接地故障可能引起火災危險提供保護。在其它保護裝置失靈時，額定剩余動作電流為30mA的斷路器可對直接接觸起附加保護作用。
正常工作環境及安裝條件
周?chē)橘|(zhì)溫度不高于+40℃和不低于-5℃;且24小時平均值不超過35℃(特殊訂貨除外);
安裝地點的相對濕度在最高溫度為+40°℃時不超過50%;在較低溫度下可以有較高的相對濕度，列如20C℃時達90%，對由于溫度變化偶爾產生的凝露應采取特殊的措施;
濕熱帶型斷路器空氣相對濕度在+25℃時不超過95%;口污染等級為Ⅲ級;
斷路器主電路的安裝類別為Ⅲ，不接至主電路的輔助電路和控制電路，安裝類別為ll;口斷路器適用于電磁環境A;
濕度帶斷路器能耐受濕熱、鹽霧、霉菌的影響;
斷路器應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞絕緣的地方;在沒有雨雪侵襲的地方;
斷路器應按產品的使用說明書安裝。

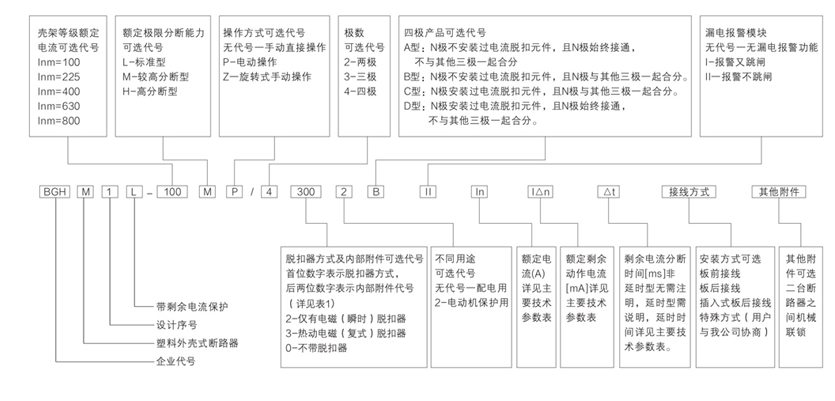

脫扣器方式及內部附件代號
BGHM1L系列帶剩余電流保護塑料外殼式斷路器快速選用表
主要特點
剩余電流三相保護:BGHM1L斷路器實現接地故障保護，常規的帶剩余電流保護斷路器的漏電保護模塊工作電源取樣為二相，本系列斷路器為三相，若缺任一相，斷路器漏電保護模塊仍能正常工作;
現場可調:額定剩余動作電流I△n及剩余電流動作時間（非延時和延時）可根據實際情況現場可調;
低電壓保護:當相電壓降低至85V，電漏電保護模塊仍能正常工作;
具有漏電報警輸出功能:當設備或線路的剩余電流，達到或超過設定值，帶漏電報警單元模塊的斷路器輸出一個無源接點信號，驅動相應的報警裝置;
安裝具有互換性:外形尺寸與M1系列斷路器同規格相同（除M1-630)，安裝具有較好的互換性。

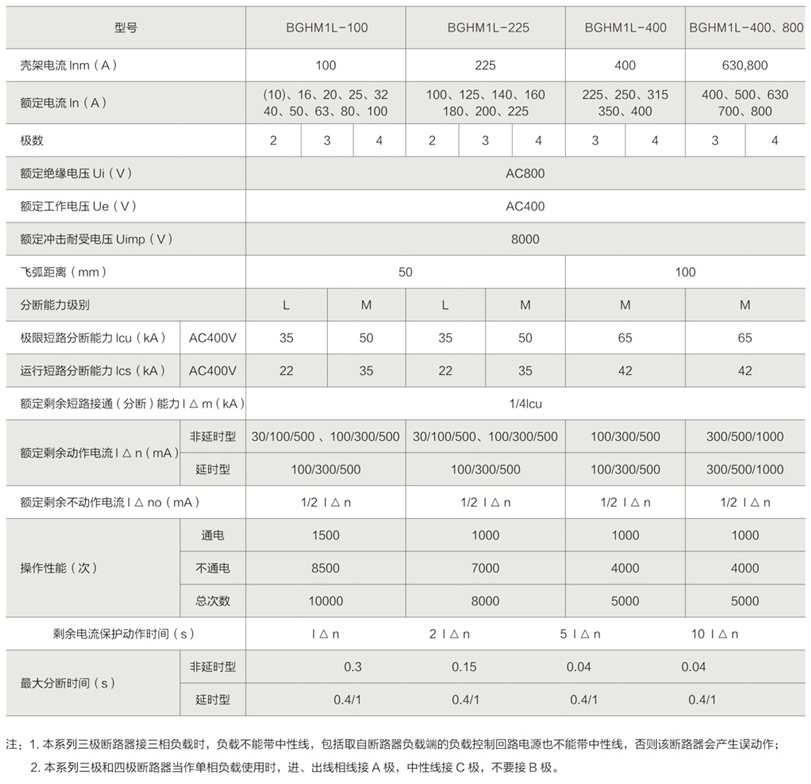

主要技術參數
